Synopsis

pstext [ textfiles ] -Jparameters -Rwest/east/south/north[/zmin/zmax][r] [ -A ] -B[p|s]parameters [ -D[j|J]dx[/dy][v[pen]] ] [ -F[+a[angle]][+c[justify]][+f[font]][+j[justify]][+h|+l|+r[first] |+ttext|+z[format]] ] [ -Gcolor ] [ -Jparameters ] [ -K ] [ -L ] [ -M ] [ -N ] [ -O ] [ -P ] [ -Ql|u ] [ -To|O|c|C ] [ [ -Wpen ] [ -Xx_offset ] [ -Yy_offset ] [ -U[stamp] ] [ -Z ] [ -acol=name[...] ] [ -ccopies ] [ -fflags ] [ -hheaders ] [ -iflags ] [ -pflags ] [ -ttransp ] [ -oflags ] [ -:[i|o] ]



---

지도의 지명이나 심볼의 설명을 표시하고자 할 때, 도면에 문자를 출력해야 한다.

psxy의 문자 심볼을 사용해도 되나 GMT에서는 문자를 출력하는 전용 명령어인 pstext를 제공한다.

pstext에는 많은 옵션이 사용되진 않는다.
앞의 명령어 사용법에서 이미 설명한 옵션은 제외하고 설명하겠다.



---


pstext는 psxy와 마찬가지로 위치 데이터 등을 입력받아 사용한다.
데이터는 파일로 입력받거나 파이프라인(|)을 통해 콘솔에서 직접 입력받을 수도 있다.

-J와 -R은 필수 옵션이며 나머지는 부가 옵션이다.

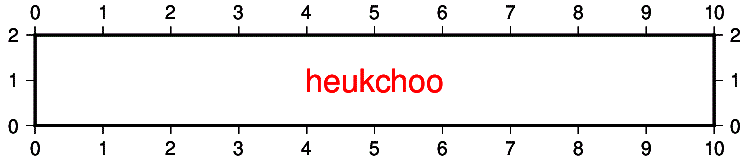

 다음 세개의 명령행은 아래와 같이 모두 동일한 결과를 표출한다.

echo 5 1 heukchoo | gmt pstext -JX15c/2c -R0/10/0/2 -Ba1f1WESN -F+f20p,0,red+a0+jCM -K > text.ps echo 5 1 0 CM heukchoo | gmt pstext -J -R -B -F+f20p,0,red+a+j -K -O >> text.ps echo 5 1 20p,0,red 0 CM heukchoo | gmt pstext -J -R -B -F+f+a+j -O >> text.ps






첫 행은 echo 명령을 통해 'x, y, 표출할 문자'의 3개 열을 데이터로 전달하였다.
-F 옵션은 +f 첨자를 통해 문자의 '크기, 폰트종류, 색깔'을 지정하고 기울기 각도(+a), 글의 위치(+j)를 정한다.

문자의 크기는 보통 20p와 같이 픽셀 단위로 표시한다.

첨자 +j는 자세히 설명하면 출력 위치  x, y에 맞출 글의 위치 이다.
글을 사각형으로 보았을 때 LT(좌상), LM(좌중), LB(좌하), CT(중앙상), CM(중앙중), CB(중앙하),
RT(우상), RM(우중), RB(우하) 중에서 선택해서 입력한다.

파일을 통해 여러개의 문자를 각각 다른 스타일로 표현하려면 위 2~3행의 예와 같이 첨자 -F 옵션에 +f, +a, +j을 값 없이 명시하고 그 순서대로(필수) 파일의 x, y 와 표출할 문자 사이에 각각의 값을 설정하면 된다.


폰트 종류

gmt pstext -L

위의 -L 옵션을 사용하면 지정된 '폰트 번호'와 '폰트 이름'이 출력된다.
번호 또는 이름을 명시하여 지정할 수 있다.


몇가지 옵션

-G는 문자 크기에 해당하는 배경 박스(Box)에 색을 설정한다.

-W는 배경 박스 테두리의 스타일을 설정한다.

-T는 배경 박스의 스타일을 지정한다.
('-TO'는 라운드 형태의 사각박스)

-C는 문자와 배경박스 사이의 간격을 설정하여 배경박스 크기를 조정한다.
('-C20p/30p' 와 같이 가로, 세로 offset 값을 지정)

-N는 도곽을 벗어난 문자가 잘리지 않고 표출되게 한다.



---


다양한 문자의 표현

한글과 같은 전문 프로그램은 잘 정돈된 특수문자표를 보유하고 있어 특수 문자를 편리하게 선택하여 사용할 수 있다.
반면, 커맨드 입력 방식의 GMT에는 이러한 특수문자표는 사치이고 약간은 불편한 방식으로 특수문자를 사용한다.

이스케이프 문자는 어떠한 문자에 붙여서 어떠한 문자가 다른 역할을 하도록 한다.

GMT에서는 @를 활용한 이스케이프 문자로 특수문자와 세세한 문자 스타일을 지정한다.
(지정하려는 문자를 이스케이프 문자로 감싼다.)


@~ 은 알파벳을 그리스 문자로 변환한다. (@~a@~ = α)

@+ 는 윗첨자로 변환한다.

@- 는 아래첨자로 변환한다.

@# 은 소문자를 대문자로 변환한다.

@_ 는 밑줄을 표시한다.

@%fontno% 은 폰트종류를 변환한다.(ab@%1%cde = cde를 폰트1로 변환)
단!!, 윈도우서는 %가 특별한 문자이므로 %%의 형태로 사용해야 한다.

@:size: 는 폰트 크기를 변환한다.(fontno와 동일)

@;color; 는 폰트 색을 변환한다.(fontno와 동일)

@! 은 다음에 오는 두개의 문자를 하나로 겹쳐 표출한다.

@@ 은 @문자를 나타낸다.


다음은 @ 이스케이프로 간편히 사용할 수 있는 특수문자 이다.

Code	Effect	Code	Effect
@E	Æ	@e	æ
@O	Ø	@o	ø
@A	Å	@a	å
@C	Ç	@c	ç
@N	Ñ	@n	ñ
@U	Ü	@u	ü
@s	ß	@i	í

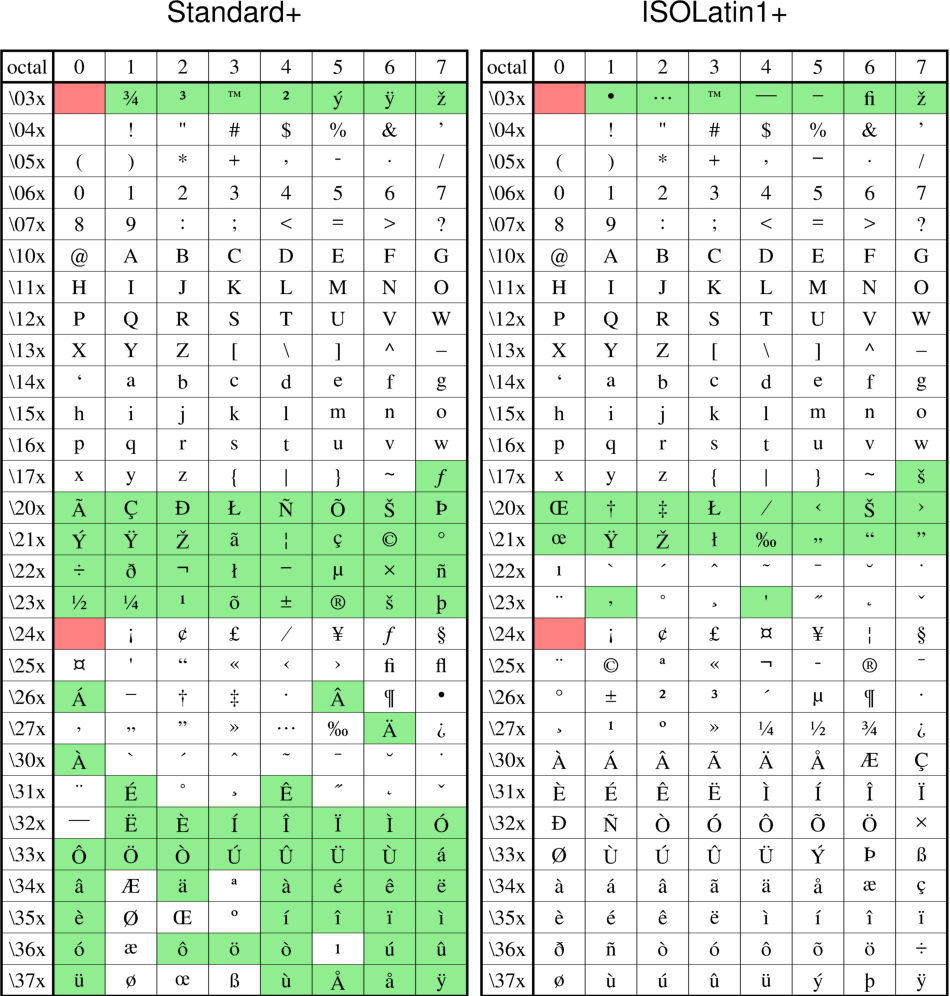

또다른 방법으로 역슬래쉬(\)가 붙은 표준 옥타코드를 사용하여 특수문자를 표현할 수 있다.
예로 \041 은 ! 이다.(아래 코드표 참조)





다음은 예제이다.

플랫폼과 편집기에 따라 옥타코드를 선택해야 한다.(예는 Standard+)
